Polerowanie próbek metalograficznych to jeden z najważniejszych etapów przygotowania materiału do badań mikrostruktury. Proces ten polega na wygładzaniu powierzchni wcześniej wyszlifowanej próbki, aż do uzyskania niemal lustrzanego połysku. Dzięki polerowaniu usuwa się drobne zarysowania i odkształcenia powstałe na wcześniejszych etapach obróbki, aby przygotować tzw. zgład metalograficzny – próbkę o idealnie równej, gładkiej powierzchni przekroju. Tak przygotowana próbka pozwala na dokładne obserwacje pod mikroskopem i wiarygodną ocenę struktury wewnętrznej metalu lub stopu.

Polerowanie jest zwykle ostatnim krokiem w procesie preparatyki metalograficznej, poprzedzonym cięciem materiału, inkludowaniem (zalewaniem w żywicy) oraz szlifowaniem zgrubnym i dokładnym. Każdy z tych etapów ma na celu stopniowe usunięcie uszkodzonej warstwy materiału i zmniejszenie nierówności. Ostatecznym celem jest uzyskanie powierzchni wolnej od rys i deformacji, która wiernie odwzorowuje faktyczną mikrostrukturę badanego obiektu. W niniejszym artykule wyjaśniamy, na czym polega polerowanie metalograficzne, dlaczego jest tak ważne oraz jak je prawidłowo przeprowadzić, aby otrzymać najlepsze rezultaty.

Znaczenie polerowania w metalografii

Dokładne polerowanie próbek metalograficznych ma ogromne znaczenie dla jakości wyników badań metalograficznych. Tylko odpowiednio wypolerowana próbka zapewnia, że obserwowana pod mikroskopem mikrostruktura nie będzie zakłócona przez artefakty przygotowania. Jeśli powierzchnia zawiera zarysowania, wgniecenia czy pozostałości obcego materiału (np. ziaren ścierniwa), mogą one zostać błędnie zinterpretowane jako cechy struktury metalu. Gładka i lustrzana powierzchnia jest niezbędna, by odsłonić rzeczywisty obraz metalu: granice ziaren, fazy, wtrącenia i inne szczegóły.

Ponadto staranne wykonanie polerowania zapewnia powtarzalność wyników. Próby przeprowadzone na kilku próbkach przygotowanych w ten sam sposób powinny dawać porównywalne rezultaty. Jeżeli jedna próbka byłaby gorzej wypolerowana od innej, wyniki obserwacji mogłyby się różnić nie z powodu odmiennej struktury materiału, lecz z powodu różnic w jakości powierzchni. Z punktu widzenia kontroli jakości i badań naukowych istotne jest, aby wykluczyć błędy wynikające z niewłaściwej preparatyki próbki. Poprawne polerowanie minimalizuje ryzyko konieczności powtarzania badań – eliminując wady preparatyki już na etapie przygotowania, oszczędzamy czas i materiały.

Sprzęt i materiały do polerowania próbek

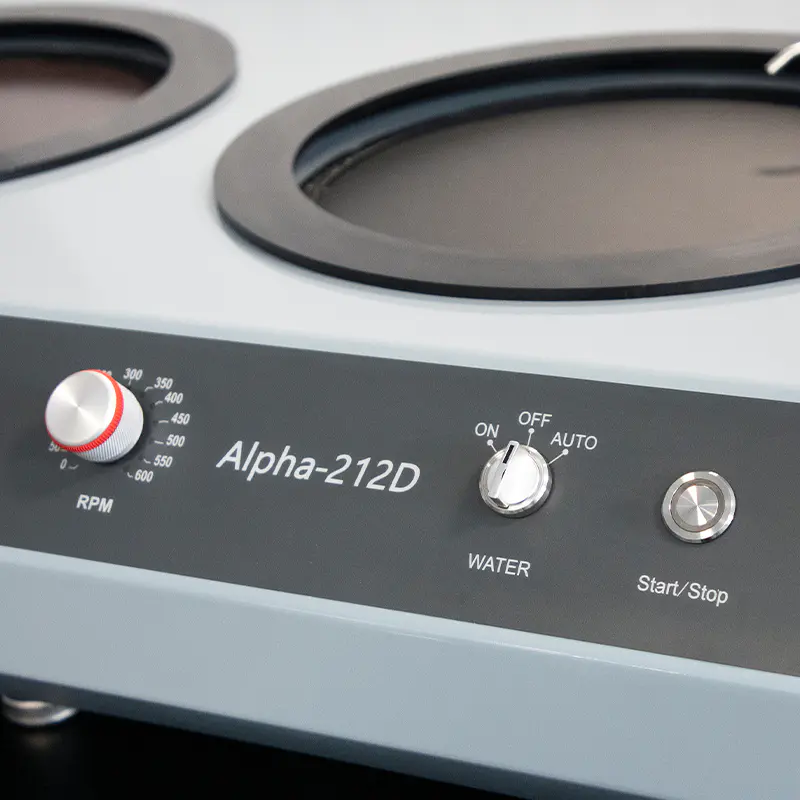

Skuteczne polerowanie wymaga odpowiedniego sprzętu oraz materiałów eksploatacyjnych. Podstawowym urządzeniem jest szlifierko-polerka metalograficzna, czyli specjalistyczna polerka wyposażona w obracającą się tarczę pokrytą materiałem polerskim. Na rynku dostępne są modele ręczne (w których operator sam dociska próbkę do obracającej się tarczy) oraz półautomatyczne i automatyczne, wyposażone w uchwyty na próbki i systemy regulacji siły docisku. Nowoczesne polerki pozwalają precyzyjnie kontrolować prędkość obrotową tarczy, nacisk oraz czas polerowania. Dzięki temu można optymalnie dobrać parametry do rodzaju materiału i etapu polerowania, co przekłada się na lepszą jakość powierzchni i powtarzalność procesu.

Bardzo ważnym elementem są materiały polerskie. Najczęściej stosuje się specjalne sukna polerskie (filce, płótna) naklejane na tarczę polerki, które stanowią podłoże dla ścierniwa. W polerowaniu metalograficznym jako ścierniwo niemal zawsze wykorzystuje się cząstki diamentu – w formie past diamentowych lub zawiesin (suspensji) diamentowych o określonej granulacji. Diament dzięki swojej wysokiej twardości umożliwia efektywne wygładzanie nawet bardzo twardych materiałów. Dostępne są pasty i zawiesiny diamentowe o różnej wielkości ziarna (np. 6 µm, 3 µm, 1 µm, a nawet poniżej 1 µm), co pozwala na stopniowe zmniejszanie abrazyjności na kolejnych etapach polerowania. Oprócz diamentów w niektórych zastosowaniach używa się także tlenków polerskich (np. tlenek glinu Al₂O₃ lub koloidalna krzemionka SiO₂) zwłaszcza do końcowego polerowania niektórych metali miękkich i materiałów ceramicznych.

Podczas polerowania bardzo ważną rolę odgrywają również płyny polerskie – woda lub specjalne lubrykanty (płyny smarująco-chłodzące). Ich zadaniem jest chłodzenie polerowanej próbki i ścierniwa oraz usuwanie na bieżąco drobinek startych materiałów. Woda zapobiega przegrzewaniu próbki (które mogłoby zmienić mikrostrukturę powierzchni) oraz wypłukuje cząstki ścierne i ułatwia ich równomierne rozprowadzenie po suknie polerskim. Dedykowane lubrykanty często poprawiają efektywność polerowania – zmniejszają tarcie, zapobiegają zasychaniu past i pomagają utrzymać czystość powierzchni.

Warto zaznaczyć, że firma Endo-Tech posiada w swojej ofercie zarówno nowoczesne urządzenia do polerowania próbek metalograficznych, jak i pełen wachlarz materiałów eksploatacyjnych: począwszy od różnych typów sukien polerskich, przez pasty i zawiesiny diamentowe, aż po płyny smarujące. Odpowiedni dobór sprzętu i materiałów ma istotny wpływ na efektywność procesu polerowania oraz jakość uzyskanej powierzchni.

Technika polerowania krok po kroku

Prawidłowe polerowanie metalograficzne przebiega etapami, w trakcie których stopniowo zmniejsza się ziarnistość zastosowanego ścierniwa. Dzięki temu z każdą kolejną fazą usuwane są defekty poprzedniego kroku – głębsze rysy znikają, a pojawiają się coraz płytsze, łatwiejsze do usunięcia w następnym etapie. Proces zazwyczaj dzieli się na polerowanie wstępne (zgrubne) oraz polerowanie końcowe (finiszowe). Niekiedy wyróżnia się także etap pośredni, jednak dla początkujących wystarczy rozróżnienie na fazę wstępną i końcową.

Polerowanie wstępne

Polerowanie wstępne rozpoczyna cały proces wygładzania próbki po szlifowaniu. Na tym etapie wykorzystuje się stosunkowo gruboziarniste ścierniwo polerskie – zwykle pastę lub zawiesinę diamentową o większych ziarnach (np. diament 6 µm lub 3 µm) na dość twardym suknie polerskim. Celem polerowania wstępnego jest szybkie usunięcie drobnych rys i odkształceń pozostałych po szlifowaniu. Próbkę, najczęściej zamocowaną w uchwycie lub osadzoną w bakelicznej albo akrylowej żywicy, dociska się do obracającej tarczy polerskiej pokrytej ścierniwem. Już kilkanaście minut intensywnego polerowania wstępnego powinno zlikwidować widoczne pod mikroskopem ślady po papierach ściernych użytych w trakcie szlifowania.

W trakcie polerowania wstępnego operator powinien co pewien czas zmieniać orientację próbki względem tarczy (obracać uchwyt lub próbkę) – zapewnia to równomierne ścieranie materiału ze wszystkich obszarów powierzchni. Ważne jest również stosowanie odpowiedniego nacisku: zbyt duży nacisk może powodować powstawanie nowych, głębokich rys lub przegrzewanie próbki, natomiast zbyt mały wydłuży niepotrzebnie czas polerowania. Kluczem do sukcesu jest utrzymanie umiarkowanego, stałego docisku i zapewnienie stałego dopływu płynu chłodzącego na tarczę. Po zakończeniu polerowania wstępnego powierzchnia próbki powinna być matowa, ale jednolita – bez wyraźnych rys czy nierówności dostrzegalnych gołym okiem.

Polerowanie końcowe

Po etapie wstępnym następuje polerowanie końcowe, którego zadaniem jest nadanie próbce ostatecznej gładkości i połysku. Wykorzystuje się tu drobnoziarniste ścierniwo – najczęściej diament o ziarnie 1 µm, 0,5 µm, a nawet 0,25 µm (ćwierć mikrometra), naniesiony na miękkie sukno polerskie. Alternatywnie lub dodatkowo stosuje się zawiesiny drobnych cząstek tlenków (np. koloidalna krzemionka ~0,05 µm) do uzyskania ultrapoleru. Polerowanie końcowe przebiega zwykle przy mniejszym nacisku i mniejszej prędkości obrotowej tarczy niż polerowanie wstępne – pozwala to uniknąć nadmiernego wybierania materiału (tzw. reliefu) i zaokrąglania krawędzi badanej próbki.

W końcowej fazie polerowania metalograficznego usuwane są już ostatnie mikroskopijne ryski i wygładzane wszelkie nierówności powierzchni. Próbka nabiera lustrzanego połysku – staje się tak gładka, że odbija światło niemal jak lustro. To właśnie na tym etapie uwidacznia się pełen potencjał dobrze dobranych materiałów polerskich: wysokiej jakości pasta diamentowa czy aktywna chemicznie zawiesina krzemionkowa pozwalają uzyskać powierzchnię idealnie przygotowaną do analiz. Po prawidłowo wykonanym polerowaniu końcowym próbka nie powinna mieć żadnych widocznych skaz pod mikroskopem świetlnym (przy oględzinach bez trawienia). Oznacza to brak zarysowań, wgnieceń, smug i innych artefaktów mechanicznych – powierzchnia jest jednolita i czysta.

Czystość i unikanie kontaminacji

Podczas całego procesu polerowania niezwykle istotna jest czystość. Nawet pojedyncze ziarno grubego ścierniwa pozostawione na stole czy na powierzchni próbki potrafi podczas kolejnych etapów porysować delikatnie już wypolerowaną powierzchnię. Dlatego po zakończeniu każdego etapu – zarówno szlifowania, jak i polerowania wstępnego – należy dokładnie oczyścić próbkę. Zaleca się mycie próbek w ultradźwiękowej myjce lub przynajmniej opłukanie ich pod bieżącą wodą z dodatkiem detergentu, a następnie w alkoholu (który ułatwi wysuszenie powierzchni bez plam). Równie ważne jest oczyszczenie samej polerki: wymiana sukna polerskiego lub dokładne umycie tarczy, rąk oraz wytarcie do czysta stanowiska pracy przed rozpoczęciem kolejnego, bardziej precyzyjnego etapu.

Profesjonalne laboratoria metalograficzne często rozdzielają strefy i urządzenia do szlifowania oraz do polerowania końcowego, aby zminimalizować ryzyko przeniesienia większych cząstek ściernych. Jeśli używamy jednej maszyny do wszystkich etapów, trzeba szczególnie zadbać o jej czyszczenie. Niedopuszczalne jest użycie tego samego sukna polerskiego dla różnych gradacji diamentu – dla każdej gradacji powinno być oddzielne, czyste sukno. Ponadto operator podczas pracy powinien unikać dotykania powierzchni próbek palcami czy brudnymi narzędziami. Każde zabrudzenie może skutkować powstaniem defektów na finalnej powierzchni, dlatego tak ważna jest dyscyplina czystości podczas całego procesu polerowania.

Wskazówki praktyczne dla początkujących

Osoby rozpoczynające pracę z polerowaniem metalograficznym powinny pamiętać o kilku praktycznych wskazówkach. Przede wszystkim nie należy się spieszyć – polerowanie wymaga cierpliwości i dokładności. Każdy etap powinien trwać wystarczająco długo, by całkowicie usunąć ślady poprzedniego. Jeśli po polerowaniu wstępnym wciąż widoczne są rysy ze szlifowania, to znak, że ten etap trzeba wydłużyć albo zastosować nieco większy nacisk lub świeżą porcję ścierniwa. Próba przejścia do następnego etapu zanim poprzedni został zakończony zadowalająco będzie skutkować utrwaleniem tych wad na końcowej powierzchni.

Kolejna ważna zasada: stopniowa zmiana gradacji. Nie powinno się przeskakiwać od razu z bardzo grubej pasty (np. 9 µm) do bardzo drobnej (np. 1 µm) bez pośrednich kroków. Różnica w wielkości ziarna między kolejnymi etapami nie powinna być zbyt duża – zwykle schodzi się stopniowo o około 50-70% wielkości ziarna (np. 6 µm -> 3 µm -> 1 µm -> 0,25 µm). Dzięki temu każdy kolejny etap ma stosunkowo niewiele pracy do wykonania i sprawnie eliminuje rysy po etapie poprzednim. Skoki zbyt duże utrudniają usunięcie grubych rys, co wydłuża czas polerowania i może prowadzić do powstawania artefaktów.

Ważnym aspektem jest również dobór parametrów – prędkości obrotowej tarczy i docisku. Dla wstępnych polerowań można stosować wyższe prędkości (np. 150-300 obr./min) i średni docisk, natomiast do polerowania końcowego często zaleca się niższe prędkości (np. 100-150 obr./min) i lżejszy docisk. Zbyt wysokie obroty na miękkim etapie końcowym mogłyby powodować rozgrzewanie próbki i polerowanie „na szybko”, co odbija się negatywnie na jakości powierzchni. Zbyt mocny nacisk z kolei może wywołać deformacje i uszkodzenia powierzchni lub przyspieszone zużycie sukna. Z biegiem czasu i praktyki operator nabiera wyczucia, jakie ustawienia sprawdzają się najlepiej dla danych materiałów.

Nie można zapominać o regularnym czyszczeniu i konserwacji podczas pracy. Warto co kilka minut przerwać polerowanie, spłukać powierzchnię próbki wodą destylowaną, sprawdzić pod lupą lub mikroskopem postęp wygładzania i ewentualnie dodać świeżej pasty czy lubrykantu. Taka rutyna pozwala na bieżąco kontrolować proces i korygować ewentualne błędy zanim staną się poważnym problemem. Jeżeli zauważymy pojedynczą głębszą rysę, być może jest to efekt zanieczyszczenia – wtedy należy przerwać, oczyścić wszystko i kontynuować pracę już na czystej powierzchni.

Najczęstsze problemy przy polerowaniu

Mimo starań, początkujący często napotykają typowe problemy w trakcie polerowania próbek metalograficznych. Poniżej wymieniamy najczęstsze z nich wraz z możliwymi przyczynami:

• Widoczne rysy na wypolerowanej powierzchni – jeśli po zakończeniu polerowania widać pod mikroskopem zarysowania, najprawdopodobniej któryś etap nie usunął w pełni defektów poprzedniego. Przyczyną mogą być zbyt duże przeskoki gradacji ścierniwa lub niedostateczny czas polerowania. Rysy mogą też powstać przez zanieczyszczenie – np. gdy na etapie końcowym pojawi się zabłąkane ziarno z etapu wstępnego. Rozwiązaniem jest ponowne wypolerowanie próbki, zaczynając od etapu, na którym powstał problem, oraz zadbanie o czystość.
• Wybieranie materiału (relief) – objawia się nierówną powierzchnią pod mikroskopem: niektóre obszary (np. miększe fazy metalu lub granice ziaren) są lekko wytrawione lub wgłębione w stosunku do twardszych miejsc. Ten efekt powstaje, gdy polerowanie trwa zbyt długo lub zbyt agresywnie na miękkim podłożu, powodując wybieranie bardziej podatnych fragmentów struktury. Aby temu zapobiec, skracamy czas polerowania końcowego, zmniejszamy nacisk i upewniamy się, że używamy odpowiednio twardego sukna na wcześniejszych etapach.
• Zaokrąglone krawędzie próbki – nadmierne spolerowanie powoduje, że ostre krawędzie przekroju próbki stają się zaokrąglone, co utrudnia obserwację detali na obrzeżach przekroju. Dzieje się tak, gdy próbka nie jest odpowiednio zamocowana (zbyt wystaje poza materiał mocujący) lub gdy zbyt długo polerujemy miękką ściereczką końcową. Sposobem zapobiegania jest prawidłowe inkludowanie próbki w żywicy tak, by krawędzie były zabezpieczone, oraz unikanie nadmiernie długiego polerowania końcowego.
• Wgłębienia i wypadanie cząstek – czasem podczas polerowania z próbek mogą wykruszać się drobinki materiału (np. cząstki grafitu w żeliwie lub kruche wydzielenia), co pozostawia mikroskopijne wgłębienia na powierzchni. Może to wynikać z wysokiej kruchości pewnych faz albo zbyt gwałtownego polerowania. W takim przypadku warto dostosować metodę – np. skrócić czas wstępnego polerowania lub zastosować delikatniejsze ścierniwo finalne.
• Odbarwienia lub plamy na powierzchni – jeśli na powierzchni pojawiają się przebarwienia, najczęściej przyczyną jest niewłaściwe czyszczenie lub suszenie próbki. Woda pozostawiona na stali może powodować drobne ogniska korozji (rdzawe plamki), a zaschnięte zawiesiny ścierne tworzą matowe zacieki. Dlatego po zakończeniu polerowania próbkę należy natychmiast dokładnie umyć i osuszyć sprężonym powietrzem lub czystą, niepozostawiającą włókien ściereczką.

Większości tych problemów można uniknąć, stosując się do opisanych wcześniej zasad: utrzymując czystość, odpowiednio dobierając parametry i materiały oraz kontrolując efekty pracy na bieżąco. Nawet doświadczonym laborantom zdarzają się drobne korekty procesu – ważne jest wyciąganie wniosków z każdej próbki i ciągłe doskonalenie techniki.

Specyfika polerowania różnych materiałów

W zależności od rodzaju badanego materiału, polerowanie może wymagać nieco odmiennego podejścia. Twarde stale i ceramiki zazwyczaj poleruje się dłużej i z użyciem wszystkich etapów pośrednich, ponieważ ich odporność na ścieranie jest wysoka. Konieczne bywa zastosowanie diamentów o najwyższej jakości i cierpliwe polerowanie końcowe, by usunąć wszelkie rysy. Z kolei metale miękkie (np. czysta miedź, aluminium) są podatne na powstawanie tzw. smug (wskutek ciągliwości materiału) i reliefu. Dla nich często rekomenduje się skrócenie czasu polerowania wstępnego oraz użycie dodatkowego etapu z bardzo drobnym ścierniwem lub specjalną zawiesiną (np. tlenku glinu) w końcówce procesu. Pozwala to uzyskać czystą powierzchnię bez rozmazania miękkich składników struktury.

Materiały złożone, jak kompozyty czy próbki z powłokami, stanowią szczególne wyzwanie. Różnica twardości między składnikami takiej próbki (np. twarda ceramika na miękkim podłożu metalowym albo utwardzona powłoka na stali) sprawia, że łatwo o selektywne wybieranie jednej fazy podczas polerowania. W takich przypadkach szczególnie ważne jest dopracowanie każdego kroku: precyzyjne szlifowanie, odpowiednie wzmocnienie próbki żywicą i bardzo ostrożne polerowanie końcowe z minimalnym dociskiem. Niekiedy konieczne bywa zastosowanie nietypowych ścierniw lub metod – np. polerowania elektrolitycznego, które polega na anodowym rozpuszczaniu (trawieniu) powierzchni próbki w kontrolowanych warunkach elektrochemicznych. Techniki chemiczne i elektrolityczne wykraczają jednak poza standardowy proces mechanicznego polerowania, który jest tematem tego artykułu.

Trawienie i obserwacja mikrostruktury po polerowaniu

Uzyskanie idealnie wypolerowanej powierzchni to przedostatni krok w przygotowaniu próbki metalograficznej. Ostatnim etapem, który często następuje po polerowaniu, jest trawienie chemiczne. Polega ono na krótkotrwałym zanurzeniu próbki lub naniesieniu na jej powierzchnię odpowiedniego odczynnika chemicznego (trawiącego), który selektywnie wytrawia niektóre składniki struktury. Trawienie uwidacznia np. granice ziaren czy różnice między fazami w stopie – elementy niewidoczne na powierzchni jednorodnie wypolerowanej, ponieważ taka powierzchnia jest lustrem bez kontrastu. Dzięki trawieniu na lustrzanej powierzchni pojawia się zróżnicowanie: miejsca bardziej podatne na odczynnik lekko się wytrawią (zmatowieją), a inne pozostaną błyszczące. W efekcie pod mikroskopem można zobaczyć pełny obraz mikrostruktury materiału: kształt i rozmiar ziaren, rozmieszczenie faz, ewentualne mikropęknięcia czy wtrącenia.

Warto podkreślić, że jakość polerowania bezpośrednio wpływa na jakość trawienia i późniejszej obserwacji. Jeżeli próbka nie została dobrze wypolerowana, trawienie może uwydatnić nie tylko strukturę materiału, ale także pozostawione rysy czy uszkodzenia. Te wady preparatyki będą zaburzać obraz mikrostruktury, utrudniając poprawną interpretację. Natomiast prawidłowo wypolerowany zgład, pozbawiony wad powierzchni, po trawieniu ujawni czysty obraz struktury. Dzięki temu badacz lub kontroler jakości może bez przeszkód ocenić cechy materiału.

Po wytrawieniu próbki przeprowadza się obserwacje mikroskopowe – najczęściej w świetle odbitym pod mikroskopem metalograficznym, a w razie potrzeby także w skaningowym mikroskopie elektronowym (SEM) dla większych powiększeń i analiz bardziej szczegółowych. Gotowy zgład metalograficzny, przygotowany zgodnie ze sztuką (od poprawnego polerowania po odpowiednie trawienie), dostarcza bardzo cennych informacji. Pozwala np. ocenić, czy materiał został właściwie obrobiony cieplnie, czy nie ma niepożądanych faz (np. kruchych wydzieleń) i czy ewentualne wady produkcyjne nie występują wewnątrz struktury.

Polerowanie próbek metalograficznych jest zatem nieodzownym elementem całego procesu badania materiałów. Opanowanie techniki polerowania przychodzi z czasem i praktyką, lecz stosując powyższe zalecenia nawet początkujący mogą osiągnąć wysokiej jakości zgłady metalograficzne. Warto poświęcić należytą uwagę temu pozornie żmudnemu etapowi, ponieważ to od niego w dużej mierze zależy powodzenie całych badań i rzetelność uzyskanych wyników.
